مقاومت ترمز اینورتر یکی از تجهیزات جانبی اصلی اینورتر هستش که ممکنه شما در صنایع مختلفی به اون نیاز داشته باشید. بعنوان مثالهایی برای کاربرد مقاومت ترمز در اینورتر میشه به آسانسور، جرثقیل، کرین، نوارنقاله و … اشاره کرد. لذا قبل از انتخاب و خرید، شما باید از نحوه محاسبه مقاومت ترمز اینورتر مطمئن بشید. درصورتی که از طریق محاسبه یا جدول مربوطه، مقدار اون رو میدونید، حتما باید با ساختار انواع مقاومت ترمز درایو آشنا باشید تا بتونید انتخاب مناسب با نیاز خود داشته باشید.
انواع مقاومت ترمز :
- مقاومت ترمز جرثقیل
- مقاومت ترمز تاور کرین
- مقاومت ترمز آسانسور
- مقاومت ترمز پله برقی
- مقاومت ترمز آلومینیومی
- مقاومت ترمز سرامیکی بالا
- مقاومت ترمز اینورتر
- مقاومت ترمز سرامیکی
- مقاومت ترمز howcore
- مقاومت ترمز دینامیکی
- مقاومت ترمز سیمی
- مقاومت ترمز درایو
- مقاومت بار
دلیل استفاده از مقاومت ترمز چیست؟
بسیاری از ما ممکنه فکر کنیم در کارهای سنگین، مهمترین مسئله استفاده از اینورتر مرحله استارت و راه اندازی موتور توسط اینورتر هستش. خب این تصور تا حد زیادی درسته؛ ولی نه کاملاً!
برخی از موارد بحث استپ یا توقف موتور هم بسیار چالش برانگیزه. تصور کنید لازم باشه یه بار با اینرسی بالا رو که با سرعت بالا در حال حرکت هستش، در مدت کوتاهی کاملا متوقف کنید. خب چطور این کار رو میکنید؟ احتمالا بگید با کوتاه کردن یا کم کردن پارامتر زمان توقف (deceleration) اینورتر. خب درسته ولی باید بدونید این پارامتر رو ممکنه نتونید از یه حدی پایین تر بیارید. چرا؟ چون با خطا یا فالت اضافه ولتاژ اینورتر (Over voltage) مواجه میشید. چرا که انرژی برگشتی از موتور به درون اینورتر برمیگرده و باعث میشه ولتاژ خازن های باس دی سی (DC-Bus) از محدوده مجاز بالاتر بره.
انتخاب مقاومت ترمز اینورتر
انتخاب مقاومت ترمز درایو بایستی بر مبنای مقدار انرژی برگشتی محاسبه بشه و محاسبه مقدار انرژی برگشتی باید بر اساس مشخصات مکانیکی بار در حال حرکت مانند مقدار اینرسی، سرعت حرکت اولیه، سرعت ثانویه، ضرایب اصطکاک و … صورت بگیره. منتها این روش در کاربردهای معمولی چندان ساده و عملی نیست.
جدول مقاومت ترمز اینورتر
برای ساده تر شدن محاسبه، معمولا برندهای مختلف اینورتر مانند اینورتر دلتا، اینورتر ال اس، اینورتر دانفوس، اینورتر آیمستر و … در دفترچه های مربوطه یک جدول مقاومت ترمز اینورتر قرار داده اند. البته مشخصاتی که سازنده ها میدن معمولا با لحاظ یک سری فرضیاتی هست که شما باید بررسی لازم رو داشته باشید.

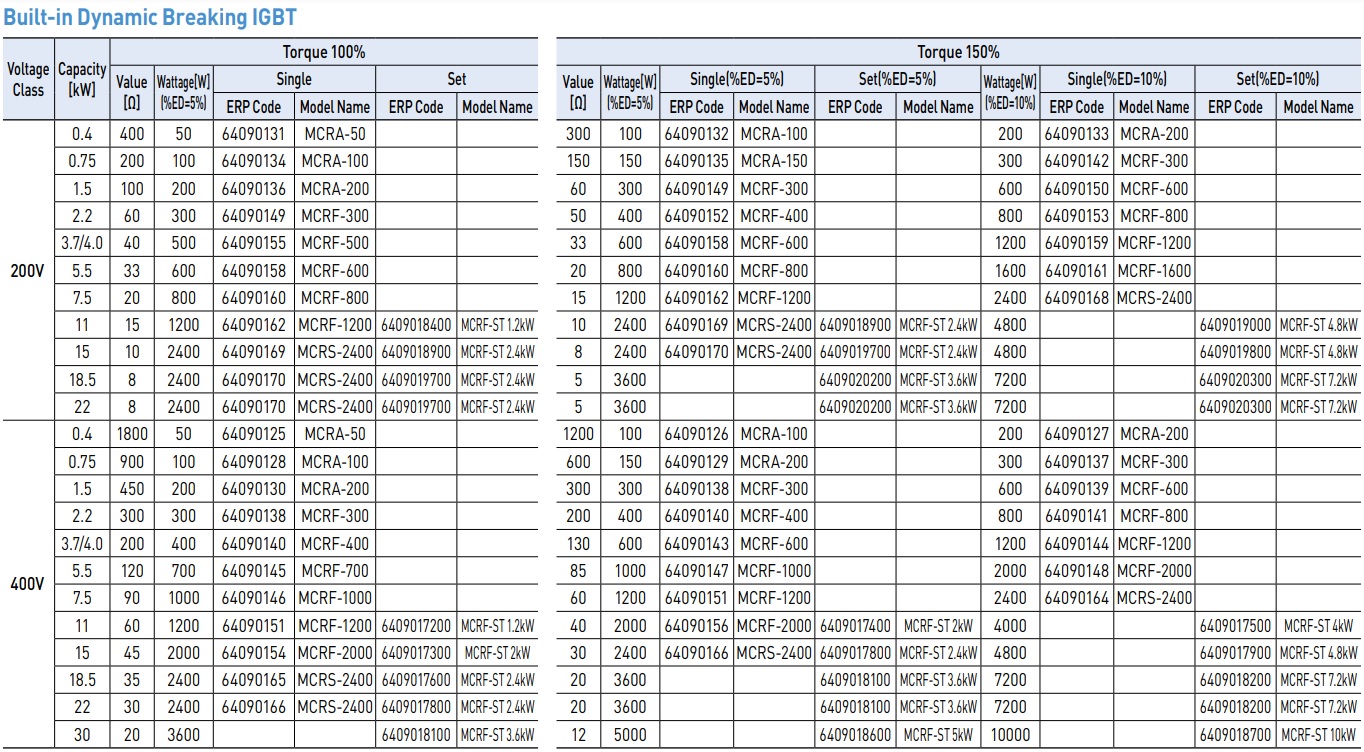

بعنوان مثال جدول مقاومت ترمز اینورتر دلتا و جدول مقاومت ترمز اینورتر LS در ادامه آورده شده:
